Aventuras con BGP.

Cuanto tiempo!  Algunos me han preguntado que si ya no planeaba escribir más en el blog (no muchos, pero si me han preguntado.).

Por cuestiones de trabajo, poco a poco fui descuidando el blog a un punto que ahora veo que se han perdido imágenes de algunas entradas, eso me pasa por usar Dropbox como proveedor de contenidos. Eso es algo que puedo arreglar más adelante, ahora al tema de la entrada.

A mediados de 2016 pude notar que viarios participantes de dn42 estaban usando ASN públicos asignados por ARIN, que chulo no? así que comencé a investigar y termine adquiriendo un Numero Autónomo público. Para que se preguntaran algunos, la respuesta es que desde hace mucho tiempo tengo una adicción al routing a un nivel que en mi pequeña red de la casa estoy corriendo BGP + OSPF para distribuir las rutas internamente.

Después de varios meses de jugar con el ASN y cambiar todos los Debian + Quagga que tenían ASN privado (64635 – 64714) al nuevo y reluciente ASN público (207036), comenzar a anunciar asignaciones de IPv6 (ya casi todo esta dual-stack, yija!!!!), termine con una asignación /22 de IPv4.

Entonces, como esta aaNetworks al día de hoy con relación a networking?

https://aanetworks.org/

















Se puede conseguir más información en BGP.he.net

http://bgp.he.net/AS207036

5

HomeLAB

Homelab – 2021:04:02

Continuando con la tradición de tener esta sección actualizada, estos son los últimos cambios:

networking:

En esta sección tenemos varios routers y switches.

WAN1 – este es el equipo que la mayoría tenemos en casa, es asignado por CLARO para los clientes con Fibra Optica, mi velocidad de internet actual es 200Mbps/20Mbps.

firewall – Supermicro SuperServer 5015A-EHF-D525 corriendo pfSense 2.5.0 – mas info

nixon – Mikrotik RB3011-RM –  este equipo forma parte de una nube MPLS y es un router de borde.

zapp – Mikrotik RB2011-RM – este es el route principal de la red.

lrrr –   Mikrotik RB493AH – router para pruebas de PPPoE, MPLS y VPLS.

brrr –  Mikrotik RB750Gr3 – router para pruebas de PPPoE, MPLS y VPLS.

ndnd – Mikrotik RB2011L-RM – router para pruebas de PPPoE, MPLS y VPLS.

CORESW0 – Mikrotik CRS226-24G-2S+ – Switch principal de la red.

Atlas1 – Ripe Atlas sensor (Probe #28779) – este equipo directamente no se controla, es parte del proyecto Atlas de RIPE NCC. ( 4 anos en funcionamiento !!!)

Atlas2 – RIPE Atlas Sensor (Probe #51981) – Este nuevo probe reporta estadisticas usando el internet de CLARO.

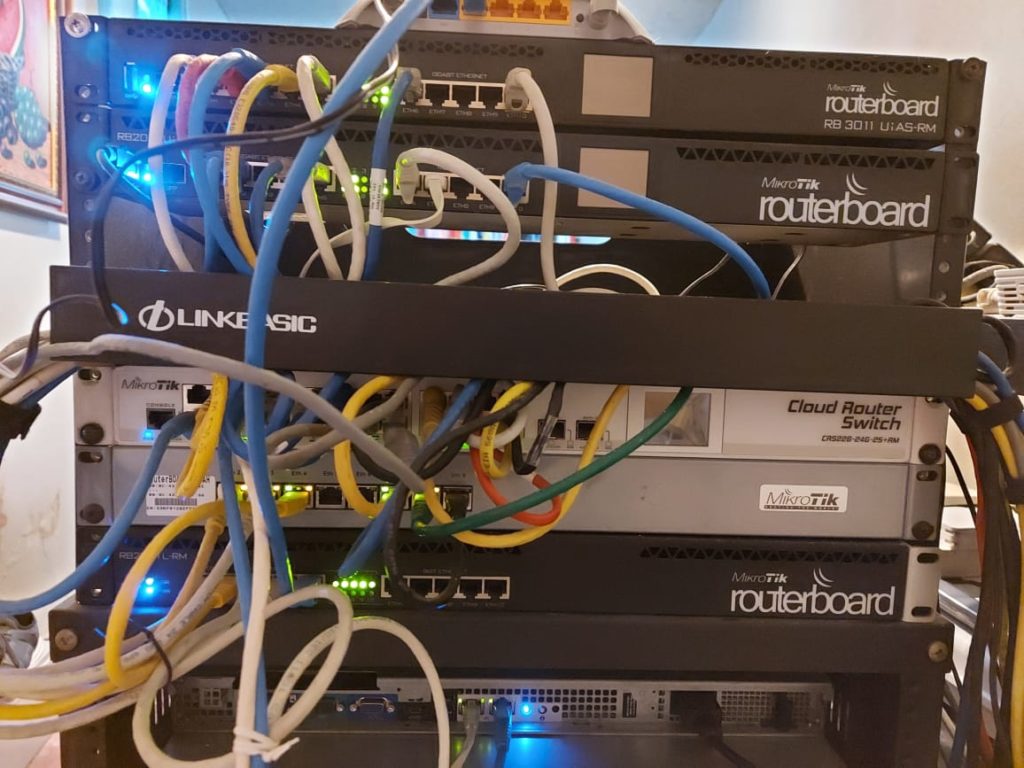

Network rack:





servers:



storeunRAID 6 – almacenamiento centralizado para las necesidades de file service. Además de storage con unRAID se tiene la facilidad de correr Docker/VM. Alguno de los contenedores corriendo aquí son Plex, Syncthing, Sonarr, Radarr y algún otro que olvide ahora mismo.

  • Tyan S5512
  • Intel Xeon E3-1230 v2
  • 32GB de RAM
  • 2x 2TB Hard disks
  • 2x 4TB Hard disks
  • 2x 3TB Hard disks
  • 2x 1Gb NIC
  • 10Gb NIC – aún no se ha conectado, el CRS cuenta con dos puertos 10GB.

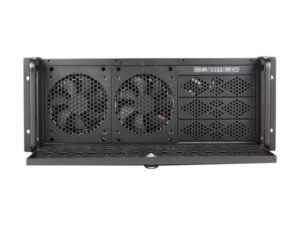

  • Rosewill RSV-L4000 – 4U



slave – unRAID – Replica de Store usando Syncthing, no todo es sincronizado a este equipo.

  • supermicro x7spa-h
  • 6GB de RAM
  • 4x 2TB Hard disks
  • 2x 1Gb NIC
  • case tipo appliance



tank – vSphere ESXi 7 – La idea es tener VMs que brinden servicios de Infraestructura interna, la ventaja de este equipo es su bajo consumo, lamentablemente ya esta al máximo en memoria RAM.

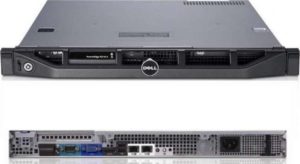

  • Dell PowerEdge R210ii
  • Intel Xen E3-1230 v2
  • 32GB de RAM
  • 1TB SSD + 240GB SSD
  • 2x 1Gb NIC



bunker – vSphere ESXi 7.0 – Servidor de virtualizacion principal, a diferencia de tank, en este equipo se montan laboratorios Nested tanto de vSphere como de otros hypervisor tales como Proxmox.

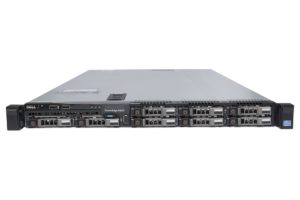

  • Dell PowerEdge R420
  • Intel Xeon E5-2420 v2
  • 192GB de RAM
  • 1TB SSD + 240GB SSD
  • 2x 1Gb NIC





elzar – Ubuntu Server 20.04 – Servidor generico equipado con un motherboard tipo SOC, este tiene un procesador ntel(R) Atom(TM) CPU D2500 a 1.8GHz. El role principal de este es BGP con BIRD y tuneles VPN usando wireguard.

  • Intel(R) Atom(TM) CPU D2500 @ 1.86GHz
  • 6GB de RAM
  • SSD 60GB Sandisk
  • 2x 1Gb NIC

kw7 – Ubuntu Server 20.04 –  Este es un Intel NUC Gen3 (NUC Kit D54250WYK), es uno de los workers del cluster principal de k8s.

  • Intel NUC gen3
  • Intel(R) Core(TM) i5-4250U
  • 8GB de RAM
  • 256GB SSD
  • 1Gb NIC

kw6 – Ubuntu Server 20.04 – Un intel NUC Gen2 (NUC Kit D34010WYK), es uno de los workers del cluster principal de k8s.

  • Intel NUC gen2
  • Intel(R) Core(TM) i3-4010U
  • 8GB de RAM
  • 256GB SSD
  • 1Gb NIC

kw4 – Ubuntu Server 20.04 – Es una mini-pc Lenovo M700, tambien forma parte del cluster de k8s.

  • Lenovo M700
  • Pentium G4400 3.3 GHz
  • 8GB de RAM
  • M2 de 30GB + 240GB SSD
  • 1Gb NIC

kw5 – Ubuntu Server 20.04 – Es una mini-pc Lenovo M700, tambien forma parte del cluster de k8s.

  • Lenovo M700
  • Pentium G4400 3.3 GHz
  • 8GB de RAM
  • M2 de 30GB + 240GB SSD
  • 1Gb NIC

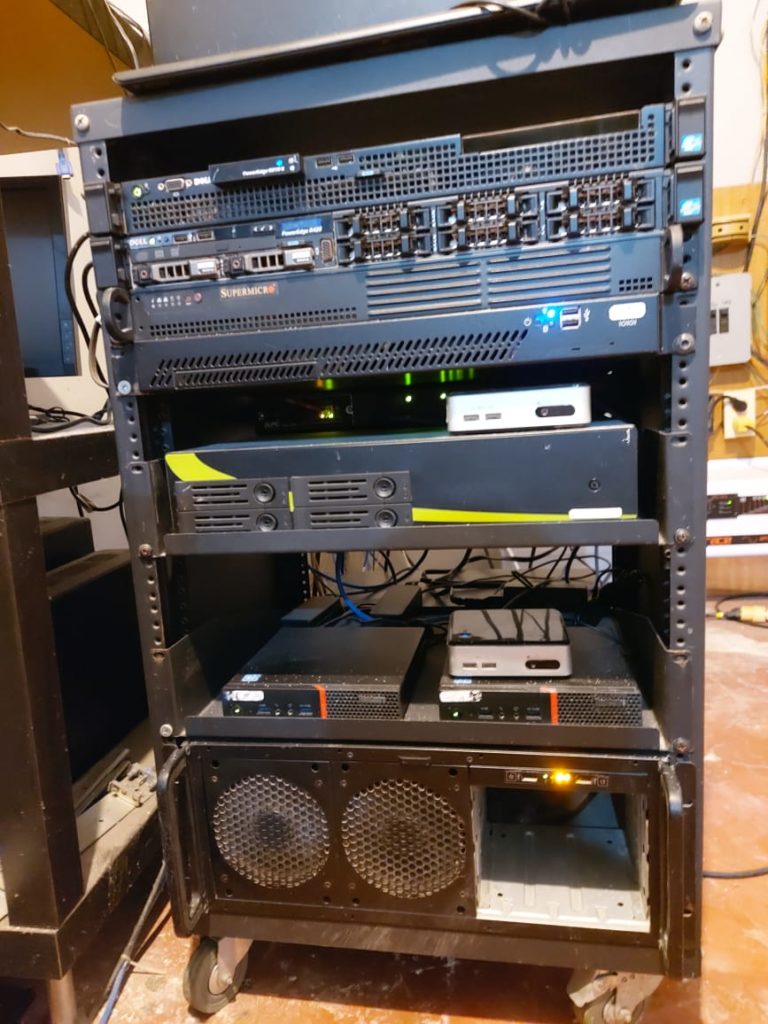

Aqui el rack de servidores:
